Mulini a sfere e SAG
Mulini a Sfere
OFcon - Officine Contessacciai srl costruisce mulini a sfere personalizzati di qualsiasi diametro, lunghezza e peso (eventuale sostituzione di vecchie macchine su fondazioni in cemento esistenti) per la macinazione e riduzione in sabbia di materiali molto duri come rocce, vetro, cristalli e riciclaggio, utilizzando due tipologie di tamburi a seconda sulle tipologie di produzioni:
con membrana e scarico laterale LD
con scarico assiale AD
e tre tipi di trasmissione:
- PCT: motore elettrico, giunto elastico (o giunto idraulico), riduttore a ingranaggi, giunto dentato, contralbero con pignone e grande corona dentata fissata sul tamburo
- DT: motore elettrico, giunto elastico (o giunto idraulico), riduttore a ingranaggi, giunto dentato e albero nella testata di trasmissione
- GMD: azionamento con motore gearless
A scarico assiale con griglia per macinazioni ad umido e secco e a scarico laterale con diaframma per macinazione a secco.
La produzione standard prevede i seguenti diametri e particolari:
| Tipo di mulino a sfere | Diametro interno (mm) | Lunghezza del tamburo (mm) | Tipo di scarico | Tipo di trasmissione | Potenza (KW) |
|---|---|---|---|---|---|
| BM12 | 1200 | Da 2000 | LD,AD | PCT,DT | Da 45 |
| BM15 | 1500 | Da 3000 | LD,AD | PCT,DT | Da 75 |
| BM18 | 1800 | Da 3500 | LD,AD | PCT,DT,GMD | Da 90 |
| BM21 | 2150 | Da 4500 Da 1500 SAG |
LD,AD LD,AD |
PCT,DT,GMD PCT,GMD |
Da 132 Da 250 |
| BM24/27/30 | 2400/2700/3000 | Da 4800 Da 1500 SAG |
LD,AD | PCT,GMD | Da 355 |
ESEMPIO DI CODIFICA: BM 1535 AD/PCT
- RM 15 (1500 mm di tamburo) 35 (lunghezza tamburo 3500 mm) AD (scarico assiale) PCT (trasmissione corona e pignone)
con CD di scarico e AD non è possibile la trasmissione DT.
Optional disponibili:

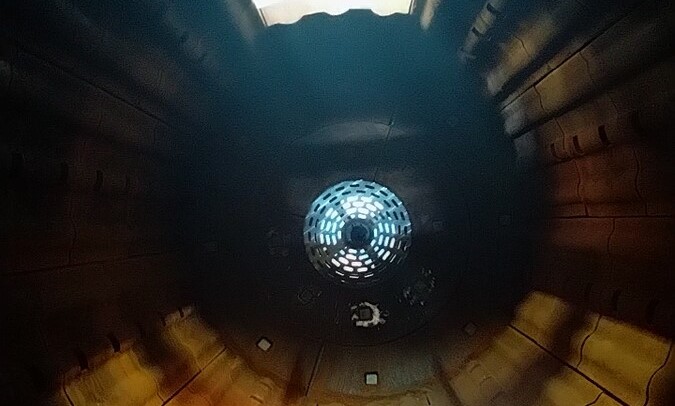

- rivestimento interno del tamburo in piastre di fusione di gomma/metallo o acciaio al manganese
Novità 2023 il rivestimento del tamburo in acciaio al manganese con nuova profilatura ad onda alta e manganese 18% - blocco tamburo di sicurezza meccanico durante la manutenzione (*)
- coclea o vasca di alimentazione mulino (*)
- nastro trasportatore di scarico materiale trattato (*)
- recinzione di totale sicurezza (*)
- armadio elettrico con PLC e gestione inverter (*)
- Portello passaggio uomo sul tamburo per manutenzione (solo nei BM12/15/18)
- sistema di lubrificazione (*)
- Caricatore di barre
(*) Obbligatorio per mulino a sfere GMD
