Mulini a barre
Dettagli dei Mulini
OFcon - Officine Contessacciai srl costruisce mulini a barre personalizzati di qualsiasi diametro, lunghezza e peso (eventuale sostituzione di vecchie macchine su fondazioni in calcestruzzo esistenti) per la macinazione e riduzione in sabbia di materiali molto duri come rocce, vetro, cristalli e riciclaggio e riduzione volumetrica di materiali come lana di roccia, lana di vetro utilizzando tre tipologie di scarico a seconda delle tipologie di produzioni:
con scarico laterale LD
con scarico centrale CD
con scarico assiale AD
e due tipi di trasmissione:

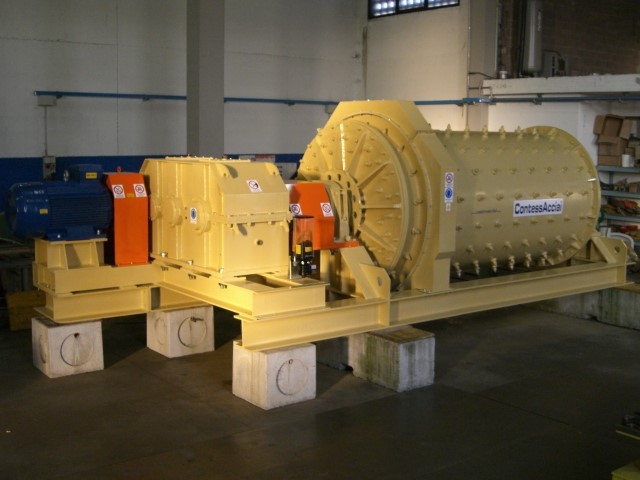

- PCT: motore elettrico, giunto elastico (o giunto idraulico), riduttore a ingranaggi, giunto dentato, contralbero con pignone e grande corona dentata fissata sul tamburo
- DT: motore elettrico, giunto elastico (o giunto idraulico), riduttore a ingranaggi, giunto dentato e albero nella testata di trasmissione
La produzione standard prevede i seguenti diametri e particolari:
| Tipo di mulino a barre | Diametro interno (mm) | Lunghezza del tamburo (mm) | Tipo di scarico | Tipo di trasmissione | Potenza (KW) |
|---|---|---|---|---|---|
| RM12 | 1200 | 2400/3000 | LD,CD,AD | PCT,DT | 45/55 |
| RM15 | 1500 | 3500 | LD,CD,AD | PCT,DT | 75/115 |
| RM18 | 1800 | 3500/3600 | LD,CD,AD | PCT,DT,GMD | 90/132 |
| RM21 | 2150 | Da 4500 | LD,CD,AD | PCT,GMD | 160/250 |
| RM24 | 2400 | Da 4800 | LD,CD,AD | PCT,GMD | 250/355 |
ESEMPIO DI CODIFICA: RM 1836 LD/DT
- RM 18 (1800 mm di tamburo) 36 (lunghezza tamburo 3600 mm) LD (scarico laterale) DT (trasmissione diretta)
(con CD di scarico e AD non è possibile la trasmissione DT
Optional disponibili:
- rivestimento interno del tamburo in piastre di fusione di gomma/metallo o acciaio al manganese
Novità 2023 il rivestimento del tamburo in acciaio al manganese con nuova profilatura ad onda alta e manganese 18% - blocco tamburo di sicurezza meccanico durante la manutenzione (*)
- coclea o vasca di alimentazione mulino (*)
- nastro trasportatore di scarico materiale trattato (*)

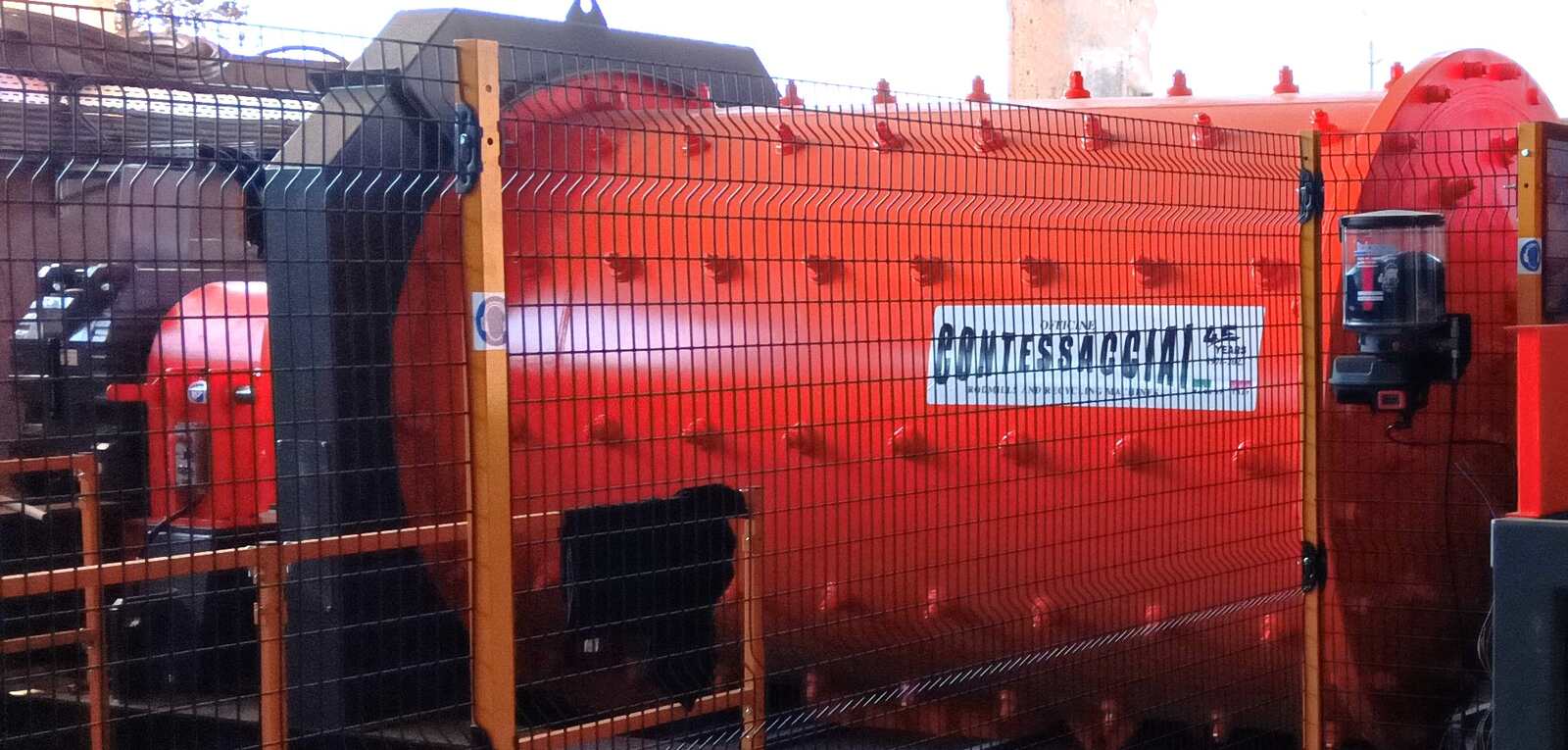

- recinzione di totale sicurezza (*)
- armadio elettrico con PLC e gestione inverter (*)
- Portello passaggio uomo sul tamburo per manutenzione (solo nei RM12/15/18)
- Sistema Automatico centralizzato di lubrificazione (*)
- Caricatore di barre
(*) Obbligatorio per mulino a barre GMD
NOVITÀ 2024
Mulino a barre GMD (il tamburo è il rotore del motore elettrico, quindi senza trasmissione o ingranaggi). Il primo mulino a barre al mondo con questa tecnologia
Questo progetto soddisfa i requisiti di:
- Industria 4.0 (controllo totale della produzione)
- risparmio energetico (dal 25% al 35% in meno di consumo energetico)
- green economy (assenza di oli e grassi usurati di motore, giunti, riduttore, ecc..)
- zero manutenzione (solo sostituzione delle parti soggette ad usura all'interno del tamburo)
